1. O przegląd
Tester baterii z odzyskać energię podczas cyklu rozładowania funkcjonować t to najnowsza generacja energooszczędnych urządzeń do wykrywania formowania się baterii, oparta na technologii sprzężenia zwrotnego mocy o wysokiej częstotliwości PWM, rozwijanej przez naszą firmę od wielu lat i wprowadzonej na rynek w 2013 roku. To może być szeroko stosowany w produkcji i testowaniu akumulatorów litowo-jonowych, akumulatorów niklowo-wodorkowych niklowo-kadmowych. Ta seria urządzeń całkowicie podważa zasadę działania i tryb zużycia energii tradycyjnego sprzętu do formowania i testowania baterii. W porównaniu z tradycyjnymi urządzeniami do formowania i dzielenia baterii wtórnych, energia elektryczna jest oszczędzana o 40%, gdy bateria jest używana do ładowania, a kompleksowa efektywność oszczędzania energii wynosi ponad 60%.
Obecnie energooszczędny sprzęt do automatycznego wykrywania akumulatorów jest szeroko stosowany w wielu znanych krajowych producentach akumulatorów litowo-jonowych i akumulatorów Ni MH Ni Cd i jest dobrze przyjmowany. Z punktu widzenia zastosowania efekt działania jest bardzo dobry. Jest lepszy od innych podobnych produktów na obecnym rynku pod względem efektu oszczędzania energii, jakości harmonicznych mocy, wydajności grzewczej, niezawodności i stabilności sprzętu oraz efektu współdzielenia pojemności baterii.
2. Cechy produktu
(1) Podważanie tradycyjnego trybu ładowania i rozładowywania baterii
▲ T Tradycyjny liniowo regulowany tryb ładowania zasilacza został zmieniony na tryb ładowania z przełączaniem PWM, co znacznie poprawia wydajność konwersji ładowania akumulatora;
▲ T Rozładowana energia elektryczna z akumulatora jest zawracana do sieci prądu przemiennego za pomocą technologii sprzężenia zwrotnego energii elektrycznej w celu realizacji ponownego wykorzystania energii elektrycznej, co skutecznie przezwycięża wady tradycyjnego trybu rozładowania akumulatora. Tradycyjny sposób rozładowania polega na przekształceniu rozładowanej energii elektrycznej z akumulatora w ciepło i jej zmarnowaniu.
▲ O W metodzie realizacji sprzężenia zwrotnego energii elektrycznej, technologia prostownika PWM o wysokiej częstotliwości może realizować dwukierunkowy transfer energii, co jest genialnie stosowane w dziedzinie odzyskiwania energii elektrycznej. Zasadniczo może przezwyciężyć zjawisko polegające na tym, że tradycyjne tyrystorowe urządzenie sterujące fazą jest podatne na odwrócenie i powoduje obwód prądu stałego.
(2) Znaczący efekt oszczędzania energii
Zgodnie z rzeczywistym pomiarem, zużycie energii przez urządzenia z serii S2 ~ 4 jest o ponad 40% mniejsze niż w przypadku tradycyjnego sprzętu podczas ładowania, kompleksowy wskaźnik oszczędności energii wynosi ponad 60%, a zużycie energii przekracza 60%, co pozwala producentom akumulatorów zaoszczędzić wiele kosztów.
(3) Wzrost temperatury sprzętu jest oczywiście zmniejszony
Wzrost temperatury pracującego sprzętu wynosi tylko 1/4 lub mniej niż w przypadku tradycyjnego sprzętu. Podczas korzystania z tego rodzaju urządzeń, zwłaszcza latem, temperatura otoczenia w miejscu produkcji klienta nie jest już taka sama jak w saunie, co powoduje niechęć pracowników do pozostania. Dokładność podziału pojemności jest bardziej gwarantowana, a wskaźnik awaryjności sprzętu jest niższy.
(4) Doskonała jakość zasilania
Po stronie wejścia prądu przemiennego zastosowano dwukierunkowy zasilacz przetwornicy oparty na technologii prostownika PWM wysokiej częstotliwości do realizacji dwukierunkowej konwersji z prądu przemiennego na prąd stały i z prądu stałego na prąd zmienny. Przebieg prądu wprowadzany do sieci energetycznej to fala sinusoidalna, współczynnik zniekształceń harmonicznych jest mniejszy niż 5%, a współczynnik mocy jest większy niż 0,99;
▲ Tester baterii z odzyskać energię podczas cyklu rozładowania funkcjonować T sprzęt może całkowicie uniknąć sytuacji ogromnych kar lub nawet braku rozruchu spowodowanego niewykwalifikowaną jakością energii w kontroli jakości energii przedsiębiorstwa produkującego akumulatory.
(5) Kontrola napięcia i prądu akumulatora jest stabilna, szybka i dokładna
▲ mi każdy kanał przyjmuje niezależną kontrolę napięcia i prądu w zamkniętej pętli sprzętowej, wykrywanie prądu i napięcia przyjmuje wzmacniacz operacyjny instrumentu, niezależny procesor (dolny komputer), reklamę, wykrywanie i kontrolę systemu DA, prędkość nagrywania pojedynczych danych jest szybka, a dokładność wykrywania jest wysoka;
Podane napięcie i prąd sterujący przyjmują zamkniętą pętlę oprogramowania, aby automatycznie korygować prąd, a dokładność sterowania napięciem i prądem jest wysoka;
(6) Operacja jest intuicyjna i prosta, interfejs człowiek-maszyna jest przyjazny, a wygląd jest piękny.
3. Podstawowy S struktura i W ork F niski z D urządzenie
3.1 budowa i zasada działania urządzenia
Część obwodu automatycznego urządzenia wykrywającego akumulator ma strukturę modułową, która składa się głównie z 7 części, w tym dwukierunkowego modułu konwertera AC / DC, modułu sterowania stałym prądem i napięciem, modułu sterowania elektrycznego, modułu sterownika centralnego, modułu komunikacyjnego i człowieka -moduł interfejsu obsługi maszyny.
Schematyczny diagram jego składu pokazano na poniższym rysunku. Ponadto szafka do wykrywania akumulatorów zawiera również zacisk akumulatora, lampkę kontrolną stanu ładowania i rozładowania akumulatora, wyłącznik zasilania prądem zmiennym itp.
Funkcja i zasada działania każdego modułu obwodu: gdy akumulator jest ładowany stałym prądem i stałym napięciem, moduł dwukierunkowej przetwornicy AC/DC przetwarza napięcie przemienne z sieci elektroenergetycznej na niskonapięciowe stałe o napięciu stałym 12V, i realizuje izolację elektryczną między silnym prądem a słabym prądem (w celu zapewnienia bezpieczeństwa osobistego operatora). Wreszcie, sterowanie ładowaniem stałym prądem i stałym napięciem oraz wykrywanie akumulatora są realizowane przez moduł sterowania stałym prądem i stałym napięciem. Gdy akumulator jest rozładowany, proces jest odwrotny do ładowania. Najpierw napięcie akumulatora jest zwiększane do 12 V przez stały prąd i moduł sterujący napięciem, a następnie prąd stały jest przekształcany w prąd przemienny przez dwukierunkowy moduł konwertera AC / DC i podawany bezpośrednio do fabrycznej sieci dystrybucji prądu przemiennego, aby zrealizować sprzężenie zwrotne energii energia rozładowanego akumulatora.
C skonfigurować kacja:
(1) dwukierunkowy moduł konwertera AC/DC: 8 zestawów
(2) Moduły sterujące stałoprądowe i stałonapięciowe: 64 (każdy moduł sterujący stałoprądowy i stałonapięciowy z 8 kanałami)
(3) Sterownik centralny: 1 zestaw
(4) wyświetlacz LED: 2 zestawy

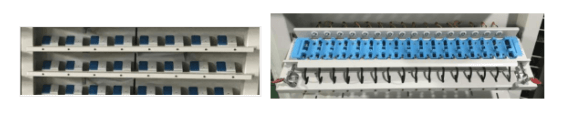

(5) Zacisk akumulatora / listwa zaciskowa: 512 zestawów czterech zacisków drutowych
(6) Interfejs komunikacyjny RS-485: 1
4. Główny P wydajność i T techniczny I indeksy z D urządzenie
4.1 C funkcja kontrolna
(1) Liczba kanałów sterowania: 256 lub 512 kanały w całej szafie.
(2) Tryb sterowania kanałem:
▲ I t może realizować kontrolę przepływu kanału całej maszyny przez górny komputer (PC);
▲ T sterowanie całym przepływem kanałów maszyny może być realizowane poprzez panel operacyjny sterownika centralnego skonfigurowany na szafie;
▲ mi każdy kanał może niezależnie realizować start, stop, pauzę, kontynuację i ochronę;
▲ mi każdy kanał ma niezależne sprzętowe obwody sterujące stałym napięciem i prądem, które nie wpływają na siebie nawzajem;
▲ T Dokładność prądu ładowania i prądu rozładowania każdego kanału może być automatycznie kalibrowana przez oprogramowanie.
(3) Tryb ładowania: ładowanie stałym prądem, ładowanie stałym napięciem, ładowanie stałym prądem i stałym napięciem
(4) Warunki odcięcia ładowania: napięcie, prąd, czas i pojemność
(5) Tryb rozładowania: rozładowanie prądem stałym
(6) Warunki odcięcia rozładowania: napięcie, czas i pojemność
(7) Czas kontroli i kontroli próbek baterii jest krótszy niż 1-8 sekund, co sprawia, że bateria uruchamia się i zatrzymuje szybciej, sprawia, że wykrywanie pojemności baterii jest dokładniejsze, a nieprawidłowa kontrola baterii jest szybsza. Czas załadowania danych całej szafy do komputera centralnego ≤ 15 sekund
4.2 D etyka i P rotacja F namaszczenie
(1) funkcja wykrywania: napięcie ładowania, prąd ładowania, prąd rozładowania, napięcie rozładowania, czas ładowania stałym prądem, czas ładowania stałym napięciem, czas rozładowania stałym prądem, pojemność ładowania, pojemność rozładowania itp.
(2) Funkcja ochrony:
▲ O ver napięcie, pod napięciem, nadprądowe, podprądowe i nadmierna ochrona pojemności;
▲ B zabezpieczenie przed odwrotnym podłączeniem baterii: gdy bateria jest podłączona odwrotnie, obwód sprzętowy automatycznie odłączy obwód baterii i nie będzie zwarcia, rozładowania, odwrotnego ładowania i innych zjawisk baterii, ani uszkodzenia obwodu ładowania i rozładowania baterii;
Zabezpieczenie przed wyłączeniem sprzętu: w przypadku nieprawidłowej awarii zasilania sprzętu można kontynuować bieżące etapy procesu; w przypadku długotrwałej przerwy w komunikacji lub awarii komputera, urządzenie automatycznie przejdzie w stan oczekiwania i po przywróceniu komunikacji będzie kontynuować bieżące etapy procesu;
▲ V ochrona przed odłączeniem napięcia, ochrona przed nieprawidłowym ładowaniem baterii, ochrona przed przerwaniem komunikacji itp
4.3 M ain F namaszczenia S oprogramowanie
(1) Może działać w systemie Windows i prowadzić dialog człowiek-maszyna na ekranie komputera. Interfejs człowiek-maszyna jest prosty. Operator musi wprowadzić tylko kilka instrukcji, aby zapytać, czy ustawiony program sterujący jest błędny w czasie rzeczywistym i zmniejszyć liczbę błędów ludzkich.
(2) Posiada funkcję monitorowania w czasie rzeczywistym napięcia ładowania i rozładowania oraz krzywej prądu, a także funkcję szybkiej informacji o usterce (ochrona punktu fluktuacji) po zatrzymaniu ochrony.
(3) Ustawienia procesu: można ustawić do 32/64 kroków.
(4) Zawartość zapisu: prąd ładowania/rozładowania, napięcie ładowania/rozładowania, pojemność i energia ładowania/rozładowania akumulatora, napięcie półki, wydajność pierwszego ładowania/rozładowania, wartość i procent pojemności stałego napięcia ładowania, współczynnik tłumienia pojemności rozładowania akumulatora, czas bezwzględny, czas względny, średnie napięcie, mediana napięcia.
(5) Może rysować dynamiczną krzywą każdego procesu testowania baterii w czasie rzeczywistym, w tym krzywą napięcia/czasu, krzywą prądu/czasu, krzywą pojemności/czasu, krzywą energii/czasu, krzywą pojemności/napięcia i inne menu funkcji.
(6) Posiada funkcję automatycznego zapisywania plików danych podczas ładowania i rozładowywania baterii.
(7) Posiada funkcję wyszukiwania historii i zapytań online.
(8) Tryb wyjścia danych: zebrane dane można przekonwertować do formatu Excel lub TXT oraz można je zapisać i wydrukować w raportach.
(9) Funkcja testu offline: po wystąpieniu problemów z górnym komputerem lub przerwaniu komunikacji sprzęt może kontynuować testowanie i może automatycznie łączyć się i odzyskiwać kluczowe dane (dane etapu pracy i dane cyklu) po przywróceniu komunikacji.
(10) Funkcja odzyskiwania połączenia: w przypadku awarii zasilania w obszarze zakładu, sprzęt może automatycznie zapisać i zatrzymać się na bieżącym etapie pracy i może być kontynuowany od punktu przerwania po wezwaniu.
(11) Funkcja kodu kreskowego: ma funkcję uruchamiania dwuwymiarowego skanowania kodów kreskowych, obsługuje zarządzanie bazą danych MES i służy do śledzenia informacji o wykryciu baterii. Interfejs danych oprogramowania jest otwarty, który może współpracować ze stroną trzecią w celu zaspokojenia potrzeb Strony A, a dane można importować do bazy danych. (z bezprzewodowym pistoletem do skanowania kodów, zdolnym do identyfikacji kodu jednowymiarowego i kodu dwuwymiarowego)
Każdy komputer sterujący można podłączyć do szafy 1-10.
Specyfikacje
|
Wskaźnik awaryjności sprzętu |
＜ 1% |
|
Zakres pomiaru napięcia |
0 V -5 V , A dokładność: ± 0,1% FS+ ± 0,05% R & D, R rozdzielczość: 1mV; |
|
Zakres nastawy stałego napięcia |
DC 1 V -5 V , Dokładność ± (0,1% FS + 0,1% RD), R rozdzielczość: 1mV; |
|
Ładowanie prądem stałym |
0,025- 5A lub 0,025-6A A dokładność: ± (0,1% FS + 0,1% RD), R rozdzielczość: 1mA |
|
Zakres czasu |
0-3000 min / krok roboczy; A dokładność: ± 0,1% |
|
Cykl kontroli pobierania próbek |
1 S -60 S opcjonalny |
|
Wydajność ładowania całej maszyny |
≥ 75% |
|
R ekapować energię podczas cyklu rozładowania efektywność |
≥ 70% |
|
Moc wejściowa AC |
AC380V ± 10%, 50Hz (trójfazowy układ czteroprzewodowy)
|
|
Maksymalna moc wejściowa |
około 8 KW |
|
Współczynnik zniekształceń prądu przemiennego (THD) |
≤ 5% |
|
Współczynnik mocy |
≥ 0,99 |
|
Tryb komunikacji |
RS485, szybkość transmisji 57,6 k |
|
Środowisko pracy: temperatura otoczenia |
- 10-40 ℃, temperatura względna ≤ 90% RH |

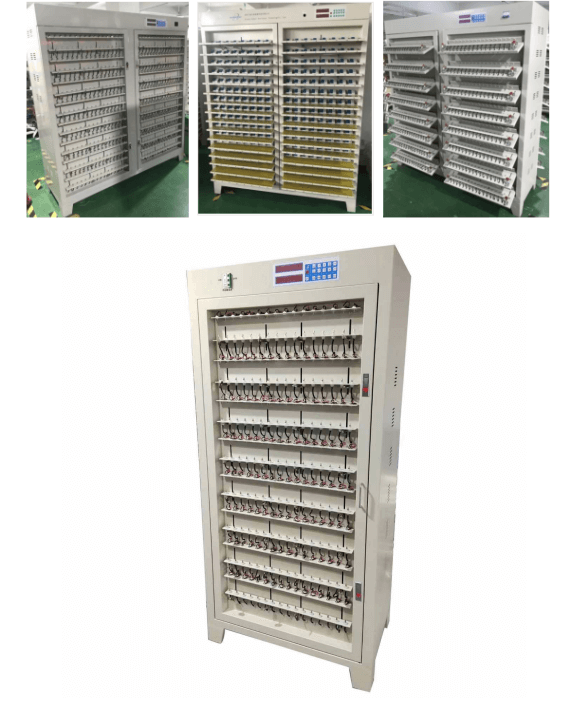

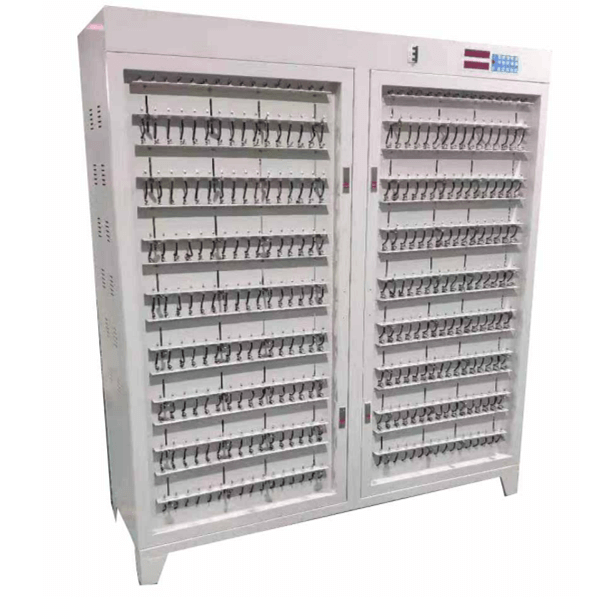

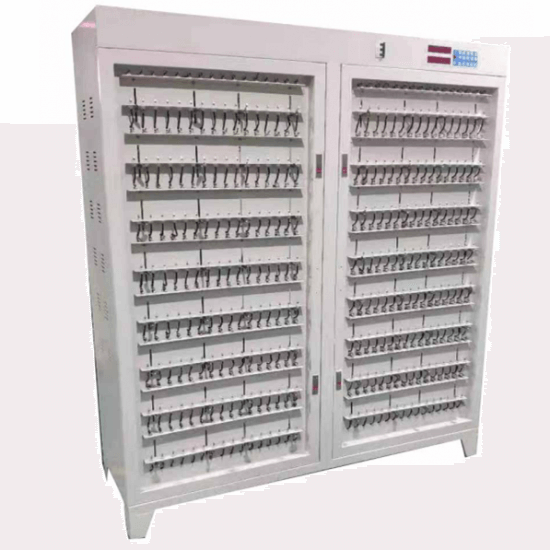

5. Struktura szafki i tryb otwierania
6. Wyposażenie R niezawodność A pewność M środki
6.1 T Maszyna przyjmuje funkcję automatycznej kalibracji, aby zapewnić, że prąd i napięcie w każdym punkcie spełniają wymagania wskaźników technicznych przez długi czas. Po przyjęciu funkcji automatycznej kalibracji potencjometr jest anulowany na płytce drukowanej, a problem odchylenia prądu i napięcia spowodowany dryfem potencjometru zostaje wyeliminowany.
6.2 Ł Odporność stopu na dryf niskiej temperatury jest używana do pobierania próbek prądu i jest sortowana według wartości rezystancji o wysokiej precyzji. Importowane elementy chipowe o wysokiej precyzji i wysokiej stabilności są wykorzystywane do układu wykrywania napięcia i prądu, który może skutecznie zmniejszyć dryf temperatury i dryf czasu oraz zapewnić długoterminową stabilność i precyzję prądu.
6.3 A Wszystkie urządzenia zasilające są importowane, a margines wyboru napięcia i prądu urządzenia zasilającego jest duży, na ogół ponad 2 razy, co skutecznie zapewnia niezawodność głównego obwodu każdego sprzętu łączącego.
Powiązana maszyna
|
|
|
|
|
|
|
Sortowanie baterii litowych |
Trzymaj się g Papier Jęczmienny
|
Zgrzewanie punktowe | Opakowanie termokurczliwe z PVC |
PAKIET:
1 standardowy pakiet eksportowy: wewnętrzna ochrona antykolizyjna, zewnętrzne drewniane opakowanie eksportowe.
2 Wysyłka ekspresowa, lotnicza, morska zgodnie z wymaganiami klientów, aby znaleźć najbardziej odpowiedni sposób.
3 Odpowiedzialny za uszkodzenia podczas procesu wysyłki, bezpłatnie wymieni uszkodzoną część.
CZAS DOSTAWY : 15-20 dni po potwierdzeniu zamówienia, szczegółową datę dostawy należy ustalić zgodnie z sezonem produkcyjnym i ilością zamówienia
