FUNKCJA

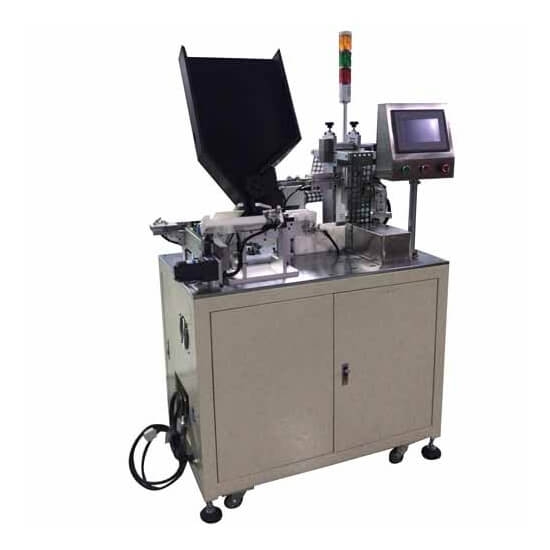

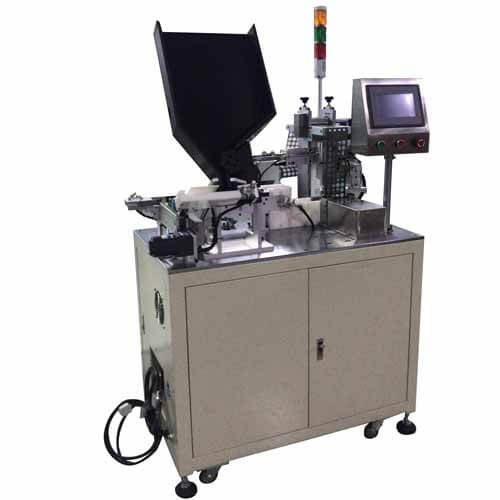

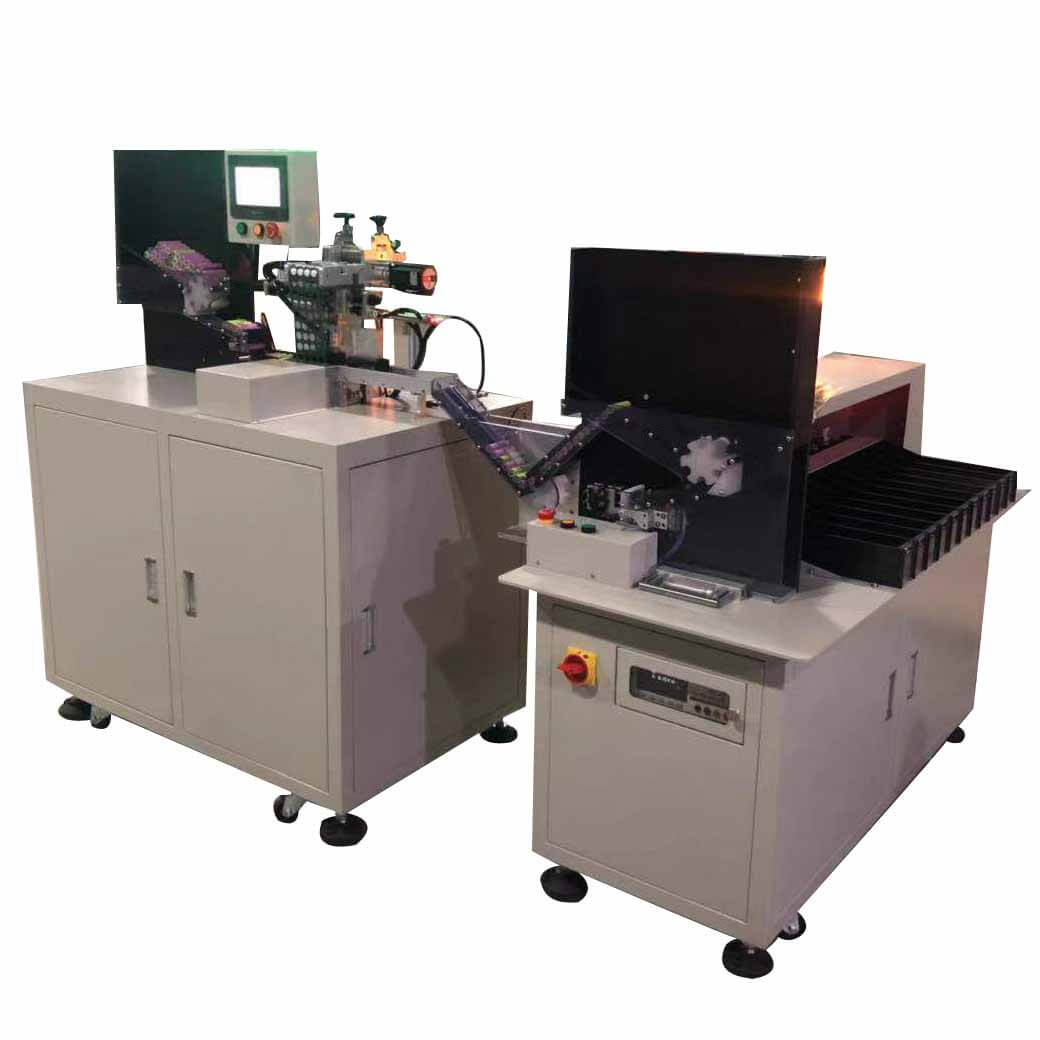

Cylindryczna automatyczna maszyna do sortowania naklejek 18650 jest urządzeniem do sortowania testowego do sprawdzania wewnętrznej rezystancji i napięcia cylindrycznej baterii po macie powierzchniowej i jest wyposażona w bardzo precyzyjny system automatycznego testowania rezystancji wewnętrznej i napięcia. Wewnętrzna rezystancja i wartość napięcia ustawiona w oprogramowaniu komputerowym dokładnie zasilają akumulator do określonej pozycji biegu, a system może realizować 11 sortowań (10 stacji testowych, 11 poziomów sortowania). Całkowita sprawność projektowa tego sprzętu wynosi około 4500 -5000 baterii na godzinę, a konstrukcja jest prosta i hojna, a wydajność jest stabilna. Na rynku był to opłacalny zintegrowany sprzęt do naklejania i sortowania. Obie maszyny są ładowane i odbierane w tym samym kierunku. Można je łączyć z pojedynczą operacją lub osobno.
1. Profesjonalny system sterowania, stabilny i niezawodny podział napędu o dużej prędkości.
2. Urządzenie może wysłać baterię na określony bieg zgodnie z ustawioną wartością napięcia rezystancji wewnętrznej.
3. Specjalna antyadhezyjna forma noża automatycznie uderza w podkładkę powierzchniową i dokładnie przykleja się do powierzchni czołowej akumulatora.
4. Średnie sortowanie wynosi 4500 SZTUK/godz. przy wysokiej stabilności.
SPECYFIKACJA

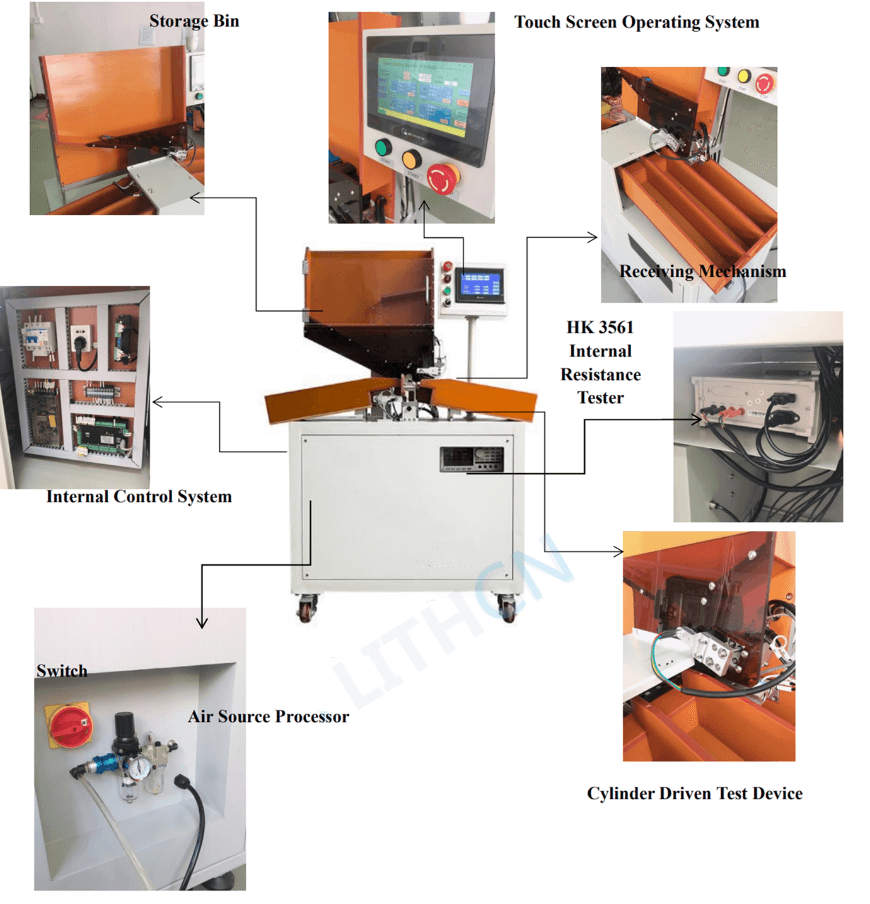

11 Maszyna do sortowania baterii Chanel
|
Model |
TMAX-FN-011 |
|
Zasilacz |
AC220V ± 10% 50Hz |
|
Napięcie |
900 W |
|
Parametry sortowania |
Napięcie obwodu otwartego i rezystancja wewnętrzna AC |
|
Ciśnienie sprężonego powietrza |
0,5 ~ 1,0 MPa |
|
Szybkość sortowania |
≥80 str./min |
|
Wydajność |
5000szt./godz |
|
Wymiar |
1320x880x1450mm |
|
Akumulator adaptacyjny |
Bateria cylindryczna (18650,32650,18500,26650,14500,21700 itd.) |
|
Kanał odbiorczy |
11 kanałów |
|
Tester rezystancji wewnętrznej |
HIOKI3561 lub HK3561 |
|
|
HIOKI3561: Dokładność napięcia obwodu otwartego: ± 0,01% rdg; Rozdzielczość wyświetlacza: 0,1 miliwolta; Dokładność impedancji wewnętrznej: ± 0,1% rdg; Rozdzielczość wyświetlacza: 0,01 mΩ
HK3561: Dokładność napięcia obwodu otwartego: ± 0,05% rdg; Rozdzielczość wyświetlacza: 0,1 miliwolta; Dokładność impedancji wewnętrznej: ± 0,3% odczytu; Rozdzielczość wyświetlacza: 0,01 mΩ |
|
Waga całkowita |
280kg |
|
Komponent kontrolny |

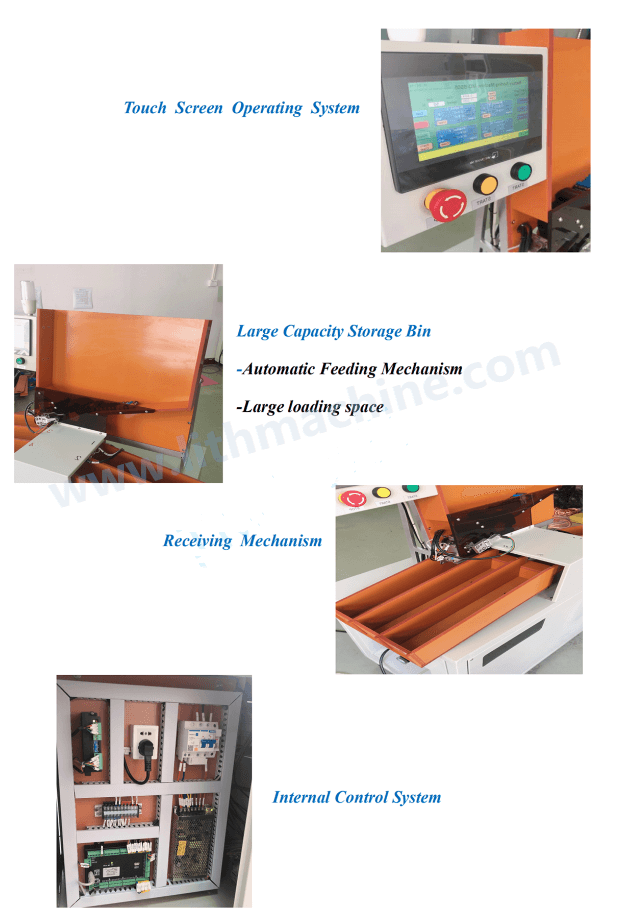

7,5 calowy ekran dotykowy, 3-osiowy programator PLC |
|
Urządzenie ruchu |
Silnik krokowy z zamkniętą pętlą służy do przesuwania, dokładnego pozycjonowania i synchronicznego przenoszenia rdzenia, aby zapobiec uszkodzeniu powierzchni rdzenia. |
|
Karmienie |
Korzystając z trybu podawania leja, można jednorazowo umieścić 500 sztuk. |
|
Przechowywanie danych |
Dane testowe mogą być przechowywane na dysku U |
|
Funkcja skanowania kodu |
Można dostosować |
|
Automatyczny interfejs online |
Można go dostosować do podłączenia wylotu automatycznej maszyny do poduszek powierzchniowych w zbiorniku maszyny, aby zrealizować automatyczne połączenie rdzeni elektrycznych i zaoszczędzić na kosztach pracy. |
|
Inny |
Konfigurowalny skaner i dokowanie danych bazy danych |
|
|
Opcjonalny tester dynamiczny rdzenia dystrybucyjnego, odzwierciedlający jakość i nośność rdzenia |
|
|
Konfigurowalna automatyczna maszyna do materacy powierzchniowych (rdzeń elektryczny wlewa się do automatycznej maszyny do materacy powierzchniowych, wklejony materac powierzchniowy automatycznie przepływa do automatycznego sortownika, sortowanie, oszczędzanie siły roboczej) |
|
|
Automatyczne gromadzenie wielkości produkcji w celu pokazania aktualnej wydajności produkcji |
Sprzęt C konfiguracja Ł ist
|
Próbnik |
HIOKI3561 Lub HK3561 |
|
Komputer |
Komputer przemysłowy |
|
PLC |
FX3U-80MT/ES-A i SC-09 |
|
Serwo |
Seria Panasonic A5 |
|
Czujniki |
Panasonic i Omron, Japonia |
|
prowadnica |
ShangYin, Taiwan |
|
Łożysko |
Japonia NSK |
|
Cylinder |
Adec |
|
Temperatura wewnętrzna |
- 30 ℃ ~ 70 ℃ |
|
Fabryka |
Brak zanieczyszczeń i brak silnych zakłóceń elektromagnetycznych |

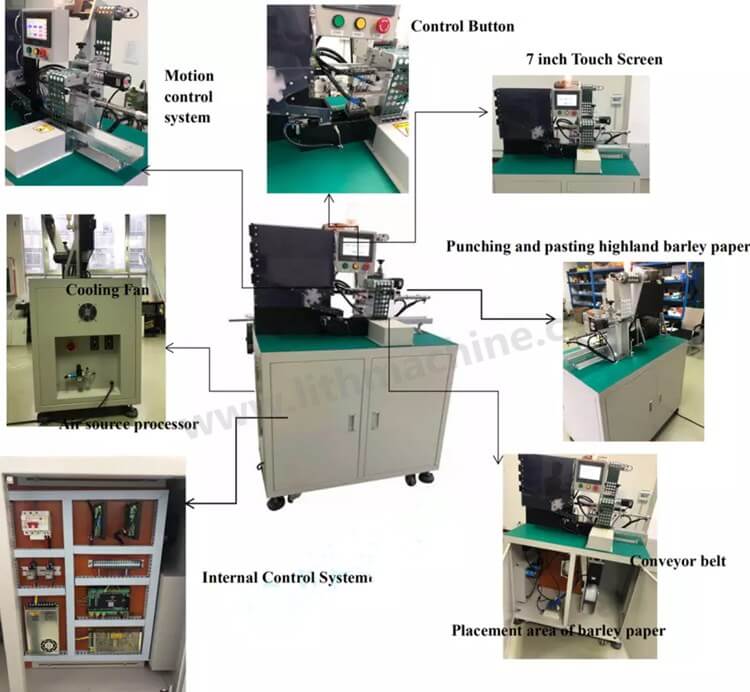

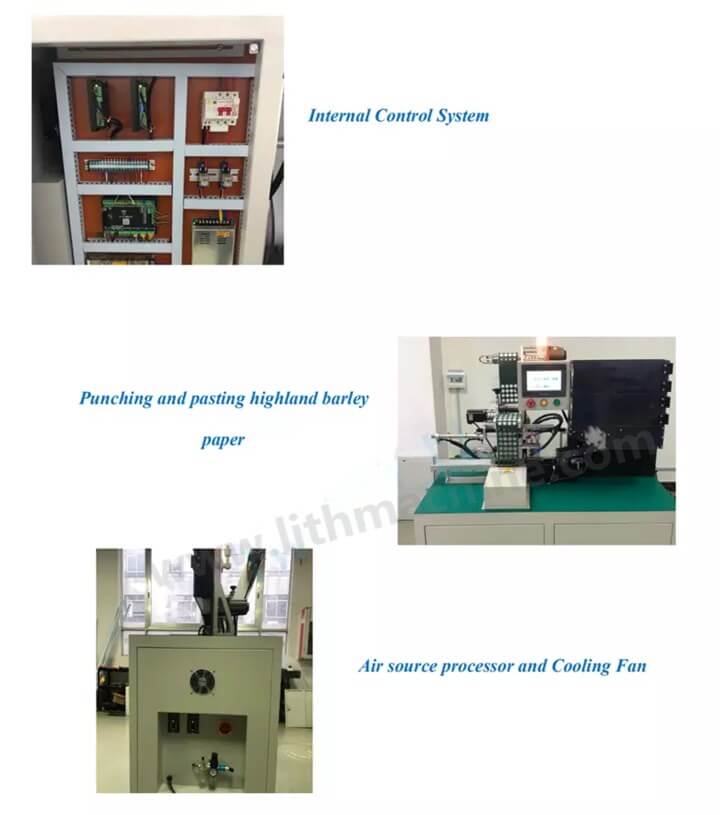

18650 B bateria A automatyczny S serce M ból
|
Źródło gazu wejściowego |
0,4-0,8 MPa |
|
Styl funkcji: |
napęd krokowy z pneumatyką |
|
Napięcie wejściowe: |
AC220V |
|
Materiały naklejek: |
Papier jęczmienny lub PCV |
|
Rozmiar materiałów naklejek: |
Papier jęczmienny Maxium 350mm; Przewiń średnicę wewnętrzną 72-75MM |
|
Adaptowalne ogniwo baterii |
Bateria 18650 Plus-n-Minus |
|
Moc: |
Zasilanie elektryczne lub pneumatyczne |
|
Instrument kontrolny: |
Ekran kontaktowy 7,5 stopy, programator PLC i silnik krokowy |
|
Elektrody do odległości ciała: |
100 mm (Skalowalna regulacja) |
|
Wydajność: |
4000 szt./godz.; singiel 4szt |
|
Wymiary zewnętrzne |
1,3 mln * 1 mln * 1,3 mln |
Sortownik baterii (kanał opcjonalny)
Naklejka papierowa
1 standardowy pakiet eksportowy: wewnętrzna ochrona antykolizyjna, zewnętrzne drewniane opakowanie eksportowe.
2 Wysyłka ekspresowa, lotnicza, morska zgodnie z wymaganiami klientów, aby znaleźć najbardziej odpowiedni sposób.
3 Odpowiedzialny za uszkodzenia podczas procesu wysyłki, bezpłatnie wymieni uszkodzoną część.
CZAS DOSTAWY : 15-20 dni po potwierdzeniu zamówienia należy ustalić szczegółowy termin dostawy wg
sezon produkcyjny i wielkość zamówienia.
