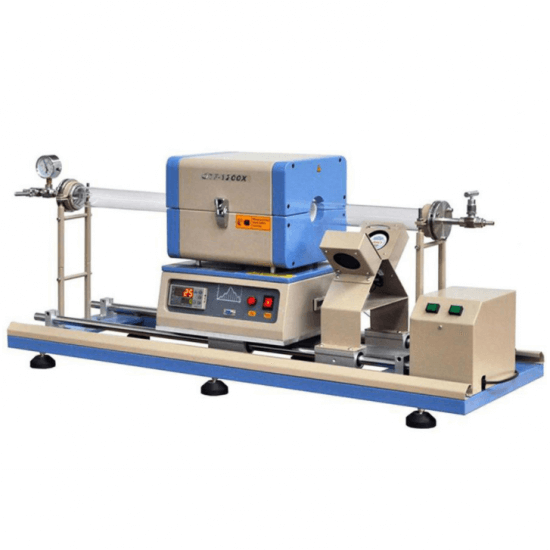

konstrukcja pieca
|
-
dwuwarstwowa stalowa konstrukcja z podwójnymi wentylatorami chłodzącymi
-
jedna para szyn przesuwnych jest zainstalowana na dnie pieca, co umożliwia ręczne przesuwanie pieca z boku na bok
-
kołnierze próżniowe i manometr są zainstalowane do natychmiastowego użycia.
|
|
moc
|
1,5 kw
|
|
Napięcie
|
piec: ac 208v ~ 240v jednofazowy, 50/60 hz
mechanizm przesuwny: jednofazowy ac 208v ~ 240v, 50/60 hz
|
|
max. temperatura
|
1200 ° C (<1 godzina) z przepływającym gazem
|
|
temperatura ciągła
|
1100 ° C
|
|
ogrzewanie i wzmacniacz szybkości chłodzenia
|
|
szybkość ogrzewania:
15 ° C / s (rt - 150 ° C);
10 ° C / s (150 ° C - 250 ° C);
7 ° C / s (250 ° C - 350 ° C);
4 ° C / s (350 ° C - 500 ° C);
3 ° C / s (500 ° C - 550 ° C);
2 ° C / s (550 ° C - 650 ° C);
1 ° C / s (650 ° C - 800 ° C);
0,5 ° C / s (800 ° C - 1000 ° C);
|
tempo schładzania:
15 ° C / s (1000–950 ° C);
10 ° C / s (950 ° C - 900 ° C);
7 ° C / s (900 ° C - 850 ° C);
4 ° C / s (850 ° C - 750 ° C);
2 ° C / s (750 ° C - 600 ° C);
1,5 ° C / s (600 ° C - 500 ° C);
1 ° C / s (500 ° C - 400 ° C);
0,5 ° C / s (400 ° C - 300 ° C);
|
Uwaga: maksymalną szybkość ogrzewania i chłodzenia osiąga się przez wstępne podgrzanie jednej strony rurki technologicznej do temperatury docelowej, a następnie przesunięcie pieca na drugą stronę. możesz umieścić próbkę w obszarze podgrzewania wstępnego, czy nie.
|
|
długość strefy grzewczej
|
8 "(200 mm), pojedyncza strefa. Poniższy rysunek pokazuje rozkład temperatur w strefie grzewczej. Kliknij, aby powiększyć.
|
|
strefa stałej temperatury
|
2,3 "(60 mm) (+/- 1 ° C) @ 1000 ° C
|
|
elementy grzejne
|
stop fe-cr-al domieszkowany przez mo
|
|
rura do przetwarzania
|
-
wysokiej czystości stopiona tuba kwarcowa
-
rozmiar: od: 2 "x id: 1.8." x długość: 39 "(cal) (50 mm od x 46 mm id x 1000 mm l ）
-
w komplecie dwa bloki z pianki ceramicznej, które muszą być umieszczone wewnątrz rurki, aby uniknąć uszkodzenia przez o-ringi promieniowania cieplnego
|
|
kontroler temperatury
i amp; kontrola przesuwu
|
-
30 programowalnych segmentów do precyzyjnego sterowania szybkością ogrzewania, szybkością chłodzenia i czasem oczekiwania.
-
wbudowany alarm przekroczenia temperatury i zabezpieczenie pozwala na obsługę bez osoby obsługującej.
-
Para termiczna typu k jest wbudowana w piec do kontrolowania temperatury pieca
-
opcjonalny:
-
piec może być obsługiwany przez komputer PC poprzez zainstalowanie moduł kontrolny . proszę zamówić moduł sterujący mts-02 oraz komputer wraz z piecem za dodatkową opłatą. zalecamy zamówienie od nas komputera (laptopa), aby uniknąć problemów z instalacją oprogramowania.

|
|
dokładność temperatury
|
+/- 1 ° C
|
|
kołnierze próżniowe
|
-
w zestawie znajduje się uszczelniony próżniowo kołnierz z zaworami iglicowymi ss i manometrem próżniowym
-
opcja : uszczelnienie próżniowe do pieca rurowego o średnicy 50 mm z króćcem próżniowym KF-25 i wzmacniaczem; Przepust 1/4 z miernikiem cyfrowym jest dostępny za dodatkową opłatą

|
|
poziom próżni
|
-
ograniczona przez pompę (pompa nie jest wliczona w cenę, kliknij na zdjęcia, aby zamówić)
-
10e-5 torr można osiągnąć za pomocą pompy molekularnej
-
10e-2 torr przez pompę mechaniczną.

|
|
przesuwne szyny / stół
|
-
podwójna szyna ślizgowa wykonana z blachy stalowej
-
długość przesuwu: 1200 mm
|
|
wymiary
|
-
1200l x 400 szer x 500 h, mm
|
|
waga netto
|
90 kg
|
|
wielkość przesyłki
|
51 "x 40" x 36 "
|
|
Waga wysyłki
|
230 funtów
|
|
Gwarancja
|
dwuletnia ograniczona gwarancja producenta (części eksploatacyjne, takie jak rury przetwarzające, o-ringi i elementy grzewcze nie są objęte gwarancją, prosimy zamawiać zamienniki w powiązanych produktach poniżej).
|
|
laptop, oprogramowanie i sprzęt; sterowanie Wi-Fi (opcjonalnie)
|
-
nowy laptop z Microsoft Windows 10 i Microsoft Office 2013 (30-dniowy bezpłatny okres próbny) do natychmiastowego użytku.
-
oparty na labview system kontroli temperatury umożliwia edycję profilu temperatury, zarządzanie recepturą obróbki cieplnej, rejestrowanie i wykreślanie danych dla pieców mti.
-
bezprzewodowy pilot zapewnia zasięg działania do 300 metrów.
-
powyższe funkcje są dostępne na żądanie za dodatkową opłatą (do 1000 USD). skontaktuj się z nami, aby uzyskać więcej informacji.
-
Uwaga: oprogramowanie jest kompatybilne tylko z yudyjskim regulatorem temperatury mti
-

|
|
spełnienie
|
-
certyfikat ce
-
wszystkie elementy elektryczne (> 24v) posiadają certyfikat ul / met / csa
-
piec jest gotowy do przekazania tuv (ul61010) lub certyfikacji csa za dodatkową opłatą.
|
|
noty aplikacyjne
|
-
piece rurowe z rurkami kwarcowymi są przeznaczone do stosowania w próżni i pod niskim ciśnieniem < 0,2 bara / 3 psi / 0,02 mpa
-
Uwaga: na butli z gazem należy zainstalować dwustopniowy regulator ciśnienia, aby ograniczyć ciśnienie do poniżej 3 psi w celu zapewnienia bezpiecznej pracy.
-
natężenie przepływu gazów powinno być ograniczone do < 200 sccm (lub 200 ml / min) w celu zmniejszenia szoku termicznego w rurce
-
definicja granicy próżni dla wszystkich pieców z rurami kwarcowymi: * ciśnienia próżniowe można bezpiecznie stosować tylko do 1000 ° C
-
kliknij tutaj, aby dowiedzieć się jak ustawić rurkę kwarcową / ceramiczną i kołnierz próżniowy do pieca rurowego mti .
-
jeśli potrzebujesz szybszego chłodzenia, kliknij poniższe zdjęcie, aby zamówić przenośny klimatyzator punktowy .
-
po cvd grafen musi być przenoszony z katalizatora metalowego na inne podłoże w większości zastosowań. używając taśma transferowa grafenu , pozostałości mogą być niskie.
-
dla poziomego kierunkowa krystalizacja (hdc), możesz użyć kanału gazu jak na zdjęciu poniżej po prawej.
-

|
|
ostrzeżenie
|
-
szybkie chłodzenie próbki można osiągnąć, przesuwając komorę grzewczą. należy nosić odzież ochronną, taką jak kombinezon odporny na ciepło i rękawice, jeśli zamierzasz to zrobić.
-
nie dotykaj powierzchni rury, gdy jest gorąca!
|
